W-TEL-OPC-系列光纤跳线
W-TEL-OPC-系列光纤跳线
  • 产品细节

应用:
光纤通讯
光纤宽带接入
有线电视
光纤局域网


材料:
1陶瓷套圈或磷青铜
2衰减光纤
3外部组件日本,中国或美国
4芯:陶瓷
5外部组件:日本或美国或中国(可选)



FC/PC patch cord

Duplex Multimode patch cord

SC/APC patch cord

Waterproof 2 cores pigtail

Waterproof 4 cores pigtail

Waterproof 8 cores pigtail

Optical bundle connector

Soft fiber cable connector

Optical ribbon connector

特点:

1低插入损耗和回损
2预涂套圈端面
3精密防旋转键和耐腐蚀主体
4 UL级塑料外壳
5多颜色连接头
6浮动陶瓷套圈


技术可靠性数据(测试):


测试项目

测试条件

湿度

温度:85

相对湿度

抵抗性

85

14天/插入损耗≤0.1Db

温度

温度-40

~+75

/相对

湿度 10

-80

42 重复/

变化

14天/插入损耗≤0.1Db

放入水中

温度43

ph5.5,/ 7天 /

插入损耗≤0.1Db


摆动1.52Mm/频率 10hz

55hz,

振幅


X

y

z 3

方向:2 hours


插入损耗≤0.1Db

负载弯曲


0.454Kg载荷/圈100


插入损耗≤0.1Db

负载扭力


0.454Kg负载/10圈


插入损耗 ≤0.1Db

老化

0.23Kg 拉力

裸纤

抵抗性

1.0Kg(带壳 ) 插入≤0.1Db

撞击

高1.8M,三个方向,每个方向八个

方向/插入损耗≤0.1Db

参考


ta-nwt-001209

标准

插入损耗≤0.1Db


规格:


类型

插入损耗

插入损耗

插入损耗

回损

回损

回损


国际

企业

典型

国际

企业

典型

PC

≤0.5dB

≤0.20dB

≤0.10dB

40 dB

45 dB

45 dB

UPC

≤0.5dB

≤0.20dB

≤0.10dB

40 dB

45 dB

45 dB

APC

≤0.5dB

≤0.20dB

≤0.10dB

40 dB

45 dB

45 dB


请留言
相关产品
W-TEL-FFC-系列光纤快速连接头 W-TEL-FFC-系列光纤快速连接头
快速连接器是专为FTTx应用设计的。 操作简单节省时间。W-TEL提供机械接头,现场连接,现场熔合。 机械接头 机械接头可保持配对光纤之间的物理接触。短时间便捷熔接光纤,可用于900 / 900µm,250 / 250µm,250 / 900µm光纤链接。 特点 1.无环氧,无动力 2.出色的光学性能 3.紧急维修和FTTX的最佳解决方...
详情 +

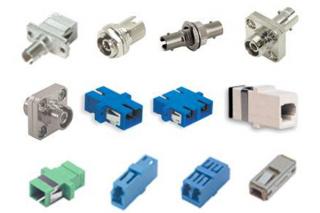

W-TEL-FOA-系列光纤适配器 W-TEL-FOA-系列光纤适配器
SM / MM光纤适配器 光纤适配器有单模和多模版本,主要用于光纤连接器的连接和固定,同时可以确保低插损耗。光纤适配器具有两种不同的内部结构用于对齐,一种是利用精确的陶瓷或铜套来完成对准,包括SC,LC,FC,ST,D4和DIN类型等。另一种是通过使用PIN孔实现精确对准,主要用于MT系列光纤适配器,例如MT-RJ,MPO和MP...
详情 +

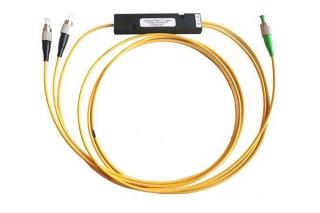

W-TEL-FBT-系列光纤分路器 W-TEL-FBT-系列光纤分路器
