W-TEL-DDF-系列数字配线架
W-TEL-DDF-系列数字配线架
  • 产品细节

W-TEL数字配线架模块化集成,75W同轴连接,简化安装,操作和容量扩展。机架和支撑架由阳极氧化铝制成,同轴连接器的屏蔽盖经过环氧静电喷涂处理,具有漂亮的外观和强大的防腐能力。
出色的屏蔽能力和互换性,可确保主要技术指标的稳定性和可靠性。
高端和低端配电单元通过跳线焊接,可旋转1800以便于电缆焊接。

技术要求:

特性阻抗:75Ω
工作速率:2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s
接触电阻:a)外导体≤2.5mΩ,经机械耐久性试验后增值≤2.5mΩ b)内导体≤10mΩ,经机械耐久性试验后增值≤10mΩ
绝缘电阻:≥1000MΩ,测量回路的电压为500V(DC)。
耐压:能承受1000V(AC)/1min的作用而无击穿、无飞弧。
回线间串音防卫度:≥70dB(50kHz~233MHz)
介入损耗:≤0.3dB(50kHz~233MHz)
回波损耗:≥18dB(50kHz~233MHz)
拉脱力:同轴连接器与电缆连接后,抗电缆拉伸能力>50N
机械耐久性:同轴连接器插拔1000次后,接触电阻、介入损耗、回波损耗、分离力、保持力符合要求,并且接触面仍有电镀层,不露出基底材料。




单元连接

请留言
相关产品
W-TEL-CCA-系列电缆交接箱 W-TEL-CCA-系列电缆交接箱
W-TEL系列电缆交接箱可作为电话通信电缆和厂矿、企事业单位用户干线电缆和配线电缆连接之用,是一种大容量的交接、分线设备,适用于落地、架空、室内、室外安装。主体和基座由不锈钢或优质冷轧钢或薄板模塑料(SMC)制成。不锈钢主体和SMC主体的使用寿命超过20年,冷轧钢制主体的使用寿命超过10年。 ...
详情 +
W-TEL-FTB-系列光缆终端盒 W-TEL-FTB-系列光缆终端盒
终端盒用于直接,终端或分支连接光纤。 特征: 光缆或光纤的接头可以在接线盒中单独完成。 光缆到光缆出入连接,还可以从光缆到尾纤。 容量从12到96芯不等。 可靠的光缆固定和接地保护装置以及密封装置。 终端盒类型1 特征 •适用于FTTH,FTTO和FTTD等。 •满足光缆的开放式或隐藏式布线。 •不同光纤接口选项...
详情 +
W-TEL-ODF-系列光纤配线架 W-TEL-ODF-系列光纤配线架
1.应用 模块化ODF用于光纤接入网络项目的中心局,光交叉连接点和网络接入点,以实现光纤融合,光缆分配,管理和保护。ODF单元安装在光纤配线架中,灵活使用,是光接入网中必不可少的设备。 2.功能 1.19英寸标准机架安装 2.材质:SPCC冷轧钢 3.满负荷设计 A.单元主体有光纤熔接,托盘存放和分配的熔接 B.集成融合和分配托盘可以单独取出,满足操作需...
详情 +

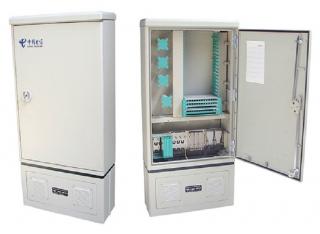

W-TEL-CCA-系列光缆交接箱 W-TEL-CCA-系列光缆交接箱
