W-TEL-CCA-系列光缆交接箱
W-TEL-CCA-系列光缆交接箱
  • 产品细节

描述:

W-TEL-CCA系列大容量光缆交接箱具有光纤分配,熔接,存储和调度的功能。防护等级IP65,可以抵抗恶劣的工作环境。 机柜由SMC材料/不锈钢制成。 同时可以在XPON连接中安装光纤分路器的集成系统。我们的光缆交接箱容量:48芯,96芯,144芯,288芯,576芯等。


产品特点:

SMC材料或不锈钢制成,良好隔热性,门内密封带。
易于维护操作和光纤分配。
适用束状,带状和非带状的光缆
可以安装FC,SC,ST,LC等适配器。
光纤保护,接地等
适配器与表面成30度角,保护操作人员。
熔接和接线标记,易于操作和做笔记。
合理的光缆面板,确保光缆直径在各个方向上均大于40mm。
安装不同类型的光纤分路器可组成紧凑的电缆分配系统


特征:

1.优异的性能,如:防水,防潮,抗腐蚀,抗撞击。
2.容量可根据需要灵活定制
3.安装快捷方便
4.内置直接拼接单元提供直接连接功能。
5.完善的光纤布线设计方便光纤的管理和维护
6.具有安全可靠的光纤固定和接地保护装置
7.适用于带状和非带状纤维
8.独特的门钥匙设计不轻易折断。
9.采用独特的温度调节结构设计。


主要技术参数:

(1)工作温度:-40°C至+ 60°C
(2)RH(相对湿度):95%(温度:+ 40°C)
(3)大气压:70kpa至106kpa之间
(4)隔离电阻:≥2X10000M/ 500V(DC)
(5)抗电压强度:≥3000V(DC)1min,无击穿
(6)耐热性能强, SMC高强度不饱和聚酯玻璃纤维增强材料制成
(7)静态承重:上盖980N,侧面980N,门铰链200N
(8)密封性能:YD / T988-199
(9)使用12/24芯ODF面板集成单元


型号介绍:

型号

尺寸

容量

组装类型

备注

W-CCA48

450×315×185

48芯

室外壁挂式

适用于FC,SC等适配器,尾纤长度可为
2m单端,跳线可选:2m〜3m

W-CCA96

960×525×325

96芯

室外立式

W-CCA144

9600×525×325

144芯

室外立式

W-CCA288

1450×750×325

288芯

室外立式

W-CCA576

1450×750×620

576芯

室外立式


SMC材质型(SMC material type)



不锈钢材质型(Stainless steel material type)

请留言
相关产品

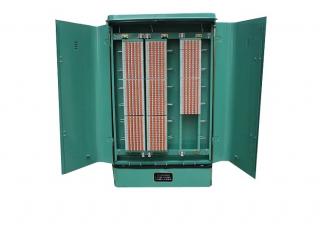

W-TEL-CCA-系列电缆交接箱 W-TEL-CCA-系列电缆交接箱
W-TEL系列电缆交接箱可作为电话通信电缆和厂矿、企事业单位用户干线电缆和配线电缆连接之用,是一种大容量的交接、分线设备,适用于落地、架空、室内、室外安装。主体和基座由不锈钢或优质冷轧钢或薄板模塑料(SMC)制成。不锈钢主体和SMC主体的使用寿命超过20年,冷轧钢制主体的使用寿命超过10年。 ...
详情 +

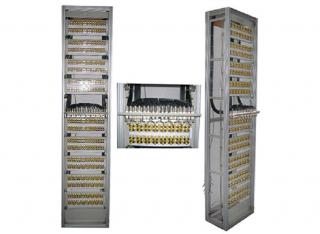

W-TEL-DDF-系列数字配线架 W-TEL-DDF-系列数字配线架
W-TEL数字配线架模块化集成,75W同轴连接,简化安装,操作和容量扩展。机架和支撑架由阳极氧化铝制成,同轴连接器的屏蔽盖经过环氧静电喷涂处理,具有漂亮的外观和强大的防腐能力。 出色的屏蔽能力和互换性,可确保主要技术指标的稳定性和可靠性。 高端和低端配电单元通过跳线焊接,可旋转1800以便于电缆焊接。 技术要求: 特性阻抗:75Ω 工作速率:2Mbit...
详情 +

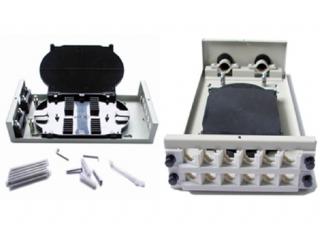

W-TEL-FTB-系列光缆终端盒 W-TEL-FTB-系列光缆终端盒
终端盒用于直接,终端或分支连接光纤。 特征: 光缆或光纤的接头可以在接线盒中单独完成。 光缆到光缆出入连接,还可以从光缆到尾纤。 容量从12到96芯不等。 可靠的光缆固定和接地保护装置以及密封装置。 终端盒类型1 特征 •适用于FTTH,FTTO和FTTD等。 •满足光缆的开放式或隐藏式布线。 •不同光纤接口选项...
详情 +

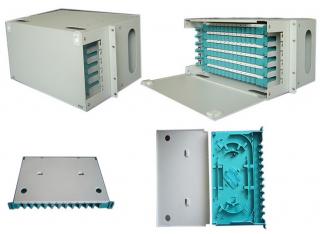

W-TEL-ODF-系列光纤配线架 W-TEL-ODF-系列光纤配线架
